Rail de guidage suiveur E53RS avec patins à galets en inox

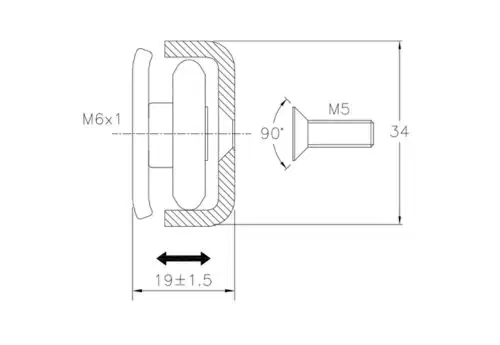

E53RS-BS53RS
Le rail linéaire E53RS est une solution de guidage conçue pour améliorer la tolérance de montage et sécuriser le fonctionnement des ensembles mécaniques soumis à des contraintes d’alignement. Il se compose d’un rail suiveur E53RS et de patins à galets en inox BS53RS, à associer impérativement avec le rail E53 principal.
L’association des rails E53 et E53RS permet d’absorber des écarts d’alignement plus importants, tout en garantissant un guidage fiable et durable. Cette configuration contribue à réduire les contraintes mécaniques sur l’ensemble du système et à sécuriser le fonctionnement dans le temps.
Table des longueurs
Applications

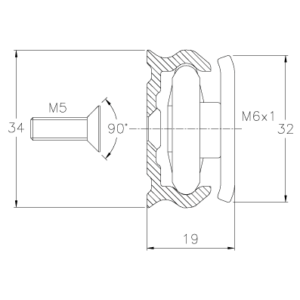

Le rail E53RS est prévu uniquement pour un montage à chant en association avec le rail linéaire E53.
Ce rail de guidage linéaire est destiné à des charges moyennes dans des applications nécessitant un encombrement très réduit, comme des capots ou carters de petites dimensions pour protection sur machine.
Il est adapté à l’industrie du ferroviaire et peut être utilisé dans la conception de comble-lacunes (marche pieds télescopiques)
La charge est l’effort maximal qui peut être supporté par patin. Ce type de produit supporte assez mal les charges le soumettant à un couple. Il faut donc autant que possible axer la charge ou utiliser un second patin pour annuler ce couple.
Référez-vous aux fiches techniques pour avoir les valeurs exactes.
La vitesse maximale pour les rails de guidage linéaire est de 0,5m/s.
Fabrication
Le système E53RS est conçu et fabriqué avec un haut niveau de précision afin d’assurer un guidage linéaire fiable et durable, même dans des environnements industriels exigeants. Chaque composant du système est soumis à des procédés de fabrication soigneusement contrôlés :
Rail E53RS :
Le rail est réalisé en acier étiré de haute qualité, sélectionné pour sa résistance mécanique et sa durabilité. Après étirage, il bénéficie d’un traitement anticorrosion, garantissant une protection efficace contre l’oxydation et l’usure sur le long terme.
Les rails sont disponibles en longueurs standard allant jusqu’à 2000 mm, avec des tolérances dimensionnelles strictes pour assurer un fonctionnement fluide avec le rail principal E53.
Patins à galets BS53RS :
Les patins et les galets sont fabriqués en acier inoxydable, permettant un roulement silencieux et stable.
Assemblage et contrôle qualité :
Chaque système E53RS / E53 est soumis à un contrôle qualité rigoureux, vérifiant la conformité dimensionnelle, la rectitude du rail et la précision des patins. Cette étape assure que l’ensemble du système offre une tolérance maximale aux défauts d’alignement, facilite l’intégration et garantit un fonctionnement fiable sur la durée.
Le résultat est un système de guidage linéaire robuste, silencieux et performant, capable de répondre aux exigences les plus strictes en matière d’industrialisation et de production.
Entretien
Les rails sont lubrifiés en usine avec une graisse roulement à haute pression pour une durée de vie optimale.
En cas de conditions particulières (abrasivité, cadences élevées) prévoir néanmoins un entretien régulier et systématique.
Les patins doivent être graissés régulièrement.
