Pojezdová kolejnice - Ocel

Name: E53-BS53
SKU: E53-BS53
Availability: InStock

E53-BS53

3D obrázek ocelové posuvné kolejnice - E53-BS53

E53 - Rail de guidage linéaire avec patin BP53

Rail de guidage linéaire avec patins BS53

Rail de guidage linéaire avec patin à galet BS53

Rail E53 : guidage linéaire
Patin BS53 à galets

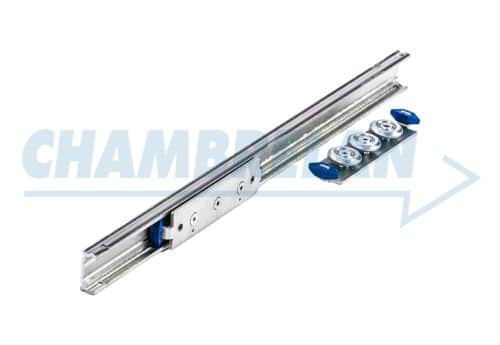

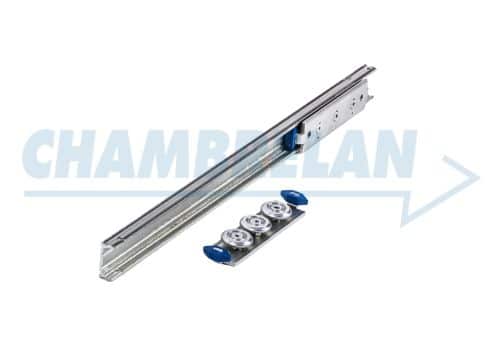

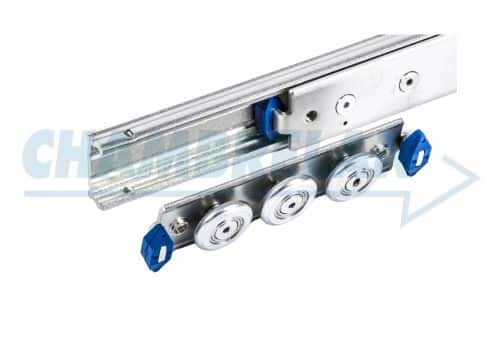

Tato pojezdová kolejnice E53 ze zinkované oceli, s nerezovým kladičkovým vozíkem BS53, se skládá z pozinkované ocelové kolejnice a jednoho nebo více vozíků. Počet vozíků je omezen pouze délkou kolejnice, obvykle 1 až 3 na kolejnici. Její délka je přizpůsobena potřebám uživatele, až do 2500 mm. Standardní skladové délky kolejnic jsou 500, 1000, 1500 a 2000 mm.
Běžné aplikace vyžadující tichý a kompaktní pojezd zahrnují posuvné dveře, ochranné kryty nebo skříně střední velikosti a zdvihací vodicí systémy.

Technické listy Stáhnout 3D

Možnosti

D52-BP53 Standardní provedení
E53-G53 Standardní provedení
E53-G53HT
E53-G57 Standardní provedení
E53-G57HT
ST53-GS53 Standardní provedení
ST53-GS57 Standardní provedení
ST53-BP53 Standardní provedení
ST53-BS53 Standardní provedení
E53RS-BP53RS Standardní provedení
E53RS-BS53RS Standardní provedení

Délka
patins	Vyčistit

Přidat do košíku / Přihlásit se

Požádat o cenovou nabídku

3D stahování:

Povolit stahování

Tabulka délek

Parametry uvedené na těchto stránkách odpovídají standardní výrobě nebo běžným požadavkům. Naše postavení výrobce nám umožňuje značnou flexibilitu reakce i na velmi specifické požadavky. Chambrelan může upravit délky výsuvu, fixační otvory, průměry a rozteče, povrchovou úpravu, příslušenství a doplňky pro upevnění.

Délka	Počet bruslí	Nosnost nakolmo	Nostnost naplocho	Skladem	Prosím vyberte
300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1100 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1100 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1100 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1200 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1200 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1200 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2100 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2100 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2100 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2200 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2200 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2200 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
3000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
3000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
3000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC

Viz další délky a skladové zásoby

Aplikace

Tato pojezdová kolejnice je určena pro střední zatížení v aplikacích vyžadujících velmi malé zástavbové rozměry, jako jsou malé kryty nebo skříně pro ochranu na strojích. Je vhodná pro železniční průmysl a lze ji použít při návrhu přemosťovacích plošin (teleskopických nástupních schůdků) Zatížení je maximální síla, kterou může unést jeden vozík. Tento typ výrobku poměrně špatně snáší zatížení, která jej vystavují krouticímu momentu. Pokud možno je proto třeba zatížení vystředit nebo použít druhý vozík k vyrušení tohoto ...

Vidět víc

Zatížení je maximální síla, kterou může unést jeden vozík. Tento typ výrobku poměrně špatně snáší zatížení, která jej vystavují krouticímu momentu. Pokud možno je proto třeba zatížení vystředit nebo použít druhý vozík k vyrušení tohoto momentu.
Přesné hodnoty naleznete v technických listech.

Maximální rychlost pro pojezdové kolejnice je 0,5 m/s.

Tento výrobek lze použít jako translační vedení, vodicí tyč nebo tyčinku, zavěšenou kolejnici, manipulační kolejnici, dveřní kolejnici, vodorovné posuvné vedení nebo svislé vedení, například u vedení gilotinového typu.

Výrobní

Kolejnice E53 je vyrobena z tažené oceli. Všechny kolejnice, které expedujeme, jsou dodávány s protikorozní úpravou. K dispozici jsou další povrchové úpravy. Kolejnice je na obou koncích vybavena dorazy ve tvaru čepů s pryží. Slouží jako koncové dorazy. Při doplňování dorazů je důležité nenarazit do plastové části vozíku. Seřízení a nastavení vozíků: Systém kolejnice a vozíků je dodáván smontovaný s minimální vůlí a optimálními valivými vlastnostmi. Dodáváme sestavu kolejnic a vozíků smontovanou, a tedy přednastavenou. Pokud je vozík ...

Vidět víc

Kolejnice E53 je vyrobena z tažené oceli. Všechny kolejnice, které expedujeme, jsou dodávány s protikorozní úpravou. K dispozici jsou další povrchové úpravy.

Kolejnice je na obou koncích vybavena dorazy ve tvaru čepů s pryží. Slouží jako koncové dorazy. Při doplňování dorazů je důležité nenarazit do plastové části vozíku.

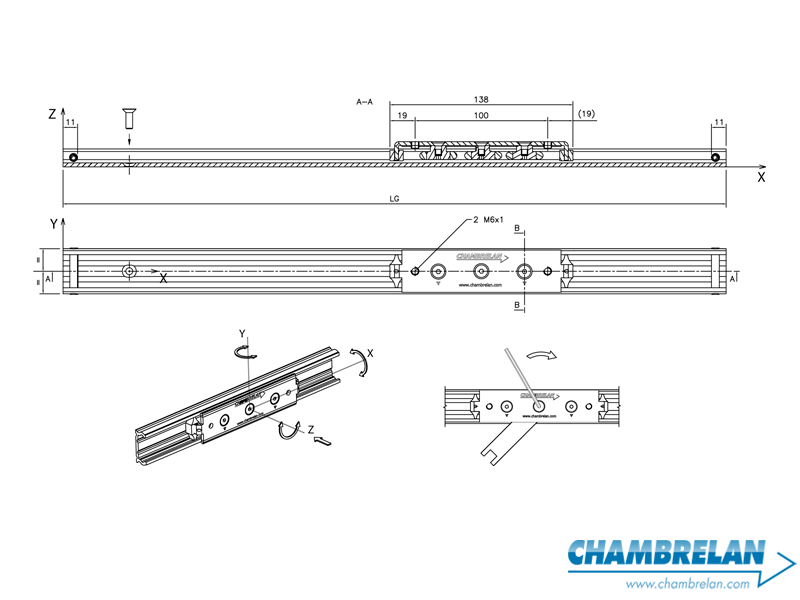

Seřízení a nastavení vozíků:
Systém kolejnice a vozíků je dodáván smontovaný s minimální vůlí a optimálními valivými vlastnostmi.
Dodáváme sestavu kolejnic a vozíků smontovanou, a tedy přednastavenou. Pokud je vozík dodáván samostatně, pokud má být namontován do jiné kolejnice, nebo pokud máte nestandardní provozní požadavky, lze provést seřízení. Upozorňujeme, že správné seřízení vozíku ovlivňuje životnost celé sestavy.

po kontrole čistoty drah valení zasuňte vozík bez stěrky do kolejnice

povolte stavěcí šroub střední kladky, která je namontována na excentru,

s kolejnicí položenou na hraně ji pomocí dodaného klíče otáčejte, dokud nedosáhnete požadovaného nastavení, poté dotáhněte upevňovací šroub momentem doporučeným v technickém listu.

zkontrolujte posuv vozíku v kolejnici. Vozík se musí pohybovat volně, bez nadměrné vůle.

namontujte zpět stěrky.

Chambrelan se specializuje na návrh a výrobu kuličkových teleskopických výsuvů a pojezdových kolejnic pro průmyslové aplikace: zesílené výsuvy, lineární výsuv, kuličkovou kolejnici, valivé vedení, kovové vozíky z oceli, hliníku a nerezové oceli se zamykáním, blokováním a v provedení s plným výsuvem, částečným výsuvem, dvojitým zdvihem nebo extra výsuvem pro těžce zatížené průmyslové zásuvky a mechanické panely.

Údržba

Kolejnice jsou z výroby mazány vysokotlakým ložiskovým tukem pro zajištění optimální životnosti.
V případě zvláštních podmínek (abrazivita, vysoké pracovní cykly) je nicméně třeba počítat s pravidelnou a systematickou údržbou.
Vozíky musí být pravidelně mazány.

Možnosti

Použití při vysoké teplotě (např. pece)

Doporučené provozní teploty od -20 °C do 80 °C. Pro použití nad 80 °C (HT) nás prosím kontaktujte.

Úprava standardu

Délky na míru: dodáváme maximální délky 2 m. Kolejnice lze montovat na tupo pro dosažení větších délek.

Vrtací plán na míru

Jiné povrchové úpravy (koroze, tvrdost)

Pro svislou montáž nás prosím kontaktujte
