Linearführung mit Kugelschlitten - Stahl

E72-G70

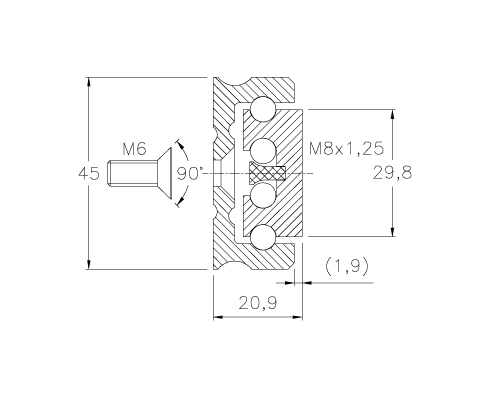

Schema van een stalen lineaire geleider voor extra zware lasten met stalen geleiders - E72-G70

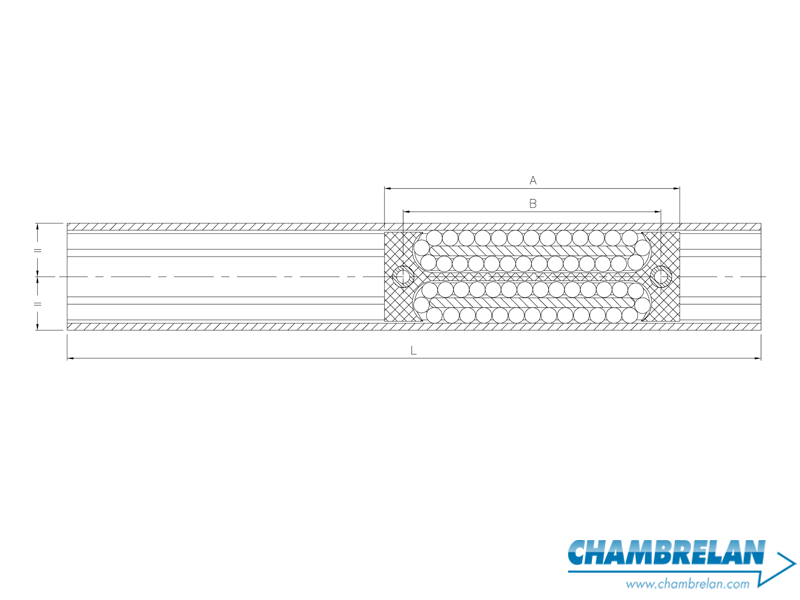

E72-G70 – Bild 2

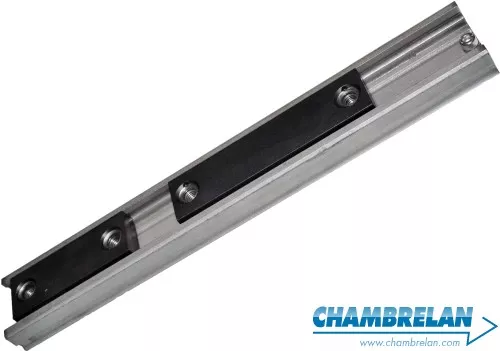

Stahlgleitschiene für extra schwere Lasten mit zwei Stahlgleitern - E72-G70

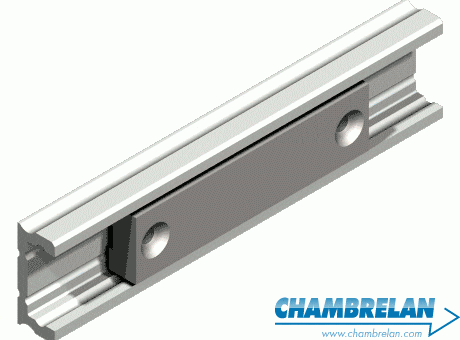

Abbildung einer linearenTeleskopschienenOption E72-G70 mit Stahlgleitern.

Diese Linearführung ist aus Stahl. Die Führung wird auf Ihre gewünschte Länge zugeschnitten.
Sie kann mit einem oder mehreren Führungschlitten bestückt werden. Das Material unserer Standardschlitten ist gehärteter Stahl (NIT, nitrocarburiert) und Kunststoff.
Jeder Führungschlitten ist auf ein Maximalgewicht ausgelegt. Erhöhen Sie die Anzahl der Schlitten, erweitern Sie die Belastbarkeit dementsprechend.

Technische Datenblätter 3D herunterladen

Optionen

Zurücksetzen
In den Warenkorb / Einloggen
Fordern Sie ein Angebot an

3D-Download:

Herunterladen aktivieren

Längentabelle

Unsere Standardproduktpalette wurde Ihren Ansprüchen angepasst. Manche Anwendungen bedürfen aber einer konstruktiven Veränderung. Als Hersteller stehen wir Ihnen gerne zur Entwicklung und Realisierung von Sonderlösungen zur Verfügung.
länge Anzahl der Führungsschlitten Belastbarkeit der hochkant montierten Schiene Belastbarkeit von flach montierten Schienen Lagerbestand Bitte auswählen
300 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
300 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
300 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
400 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
400 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
400 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
500 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
500 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
500 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
600 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
600 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
600 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
700 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
700 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
700 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
800 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
800 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
800 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
900 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
900 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
900 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1000 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1000 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1000 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1100 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1100 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1100 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1200 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1200 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1200 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1300 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1300 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1300 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1400 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1400 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1400 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1500 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1500 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1500 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1600 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1600 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1600 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1700 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1700 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1700 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1800 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1800 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1800 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
1900 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
1900 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
1900 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
2000 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
2000 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
2000 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
2100 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
2100 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
2100 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
2200 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
2200 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
2200 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
2300 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
2300 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
2300 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
2400 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2400 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2400 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
2500 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2500 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2500 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
2600 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2600 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2600 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
2700 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2700 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2700 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
2800 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2800 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2800 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
2900 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
2900 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
2900 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
3000 mm1250 kg ~ 552 lbs125 kg ~ 276 lbs--
NC
3000 mm2500 kg ~ 1103 lbs250 kg ~ 552 lbs--
NC
3000 mm3750 kg ~ 1654 lbs375 kg ~ 827 lbs--
NC
Andere Längen und Lagerbestand anzeigen
RG

Anwendungen

Diese Linearführung eignet sich für sehr hohe Belastungen sowie Anwendungen mit eingeschränkten Platzverhältnissen wie z. B. für Maschinenschutztüren od. -hauben. Sie ist für einen Temperaturbereich zwischen – 20 °C und + 100 °C einsetzbar. Dieses Führungssystem sollte keiner Hebelkraft ausgesetzt werden. Gegebenenfalls sollte durch die Kraftverteilung auf mehrere Schlitten ausgeglichen werden. Dieses Produkt kann eingesetzt werden als: Teleskopstange od. -arm, Transportführung, Wartungssauszug, Türführung, Horizontalausschub od. Vertikalausschub (nur bei manchen Modellen ...
Mehr sehen

Diese Linearführung eignet sich für sehr hohe Belastungen sowie Anwendungen mit eingeschränkten Platzverhältnissen wie z. B. für Maschinenschutztüren od. -hauben.
Sie ist für einen Temperaturbereich zwischen – 20 °C und + 100 °C einsetzbar.
Dieses Führungssystem sollte keiner Hebelkraft ausgesetzt werden. Gegebenenfalls sollte durch die Kraftverteilung auf mehrere Schlitten ausgeglichen werden.
Dieses Produkt kann eingesetzt werden als: Teleskopstange od. -arm, Transportführung, Wartungssauszug, Türführung, Horizontalausschub od. Vertikalausschub (nur bei manchen Modellen möglich.)

Herstellung

Wir fertigen diese Führung aus kalt gezogenen Edelstahlprofilen. Standardmäßig ist sie silbern verzinkt und passiviert. Die Zinkstärke beträgt 12 Mikrometer. Hierdurch erhalten unsere Führungen einen Korrosionsschutz mit sehr guter Beständigkeit im Salznebelsprühtest. Der Schlitten ist gehärtet (NIT, nitrocarburiert). Die Führung ist an beiden Führungsenden mit Endanschlägen aus Stiften mit Gummi ausgestattet. Sie verfügt über Kugeln aus Chromstahl (1.3505) und wird mit Standardfett für Laufflächen vorgefettet. Chambrelan hat sich auf die Entwicklung und Herstellung von ...
Mehr sehen

Wir fertigen diese Führung aus kalt gezogenen Edelstahlprofilen.
Standardmäßig ist sie silbern verzinkt und passiviert. Die Zinkstärke beträgt 12 Mikrometer. Hierdurch erhalten unsere Führungen einen Korrosionsschutz mit sehr guter Beständigkeit im Salznebelsprühtest. Der Schlitten ist gehärtet (NIT, nitrocarburiert).
Die Führung ist an beiden Führungsenden mit Endanschlägen aus Stiften mit Gummi ausgestattet.
Sie verfügt über Kugeln aus Chromstahl (1.3505) und wird mit Standardfett für Laufflächen vorgefettet.
Chambrelan hat sich auf die Entwicklung und Herstellung von Teleskopschienen und Linearführungen für Industrieanwendungen spezialisiert. Zu unseren Produkten zählen: verstärkte Schienen, Lineareinheiten, Linearführungen mit kugelgeführten Läufern, Führungsschlitten aus Stahl, Edelstahl und Aluminium, , mit Verriegelung, Vollauszüge, Teilauszüge, Überauszüge und Doppelauszüge für jede Art von Schwerlastausschüben.

Wartung

Standardmäßig werden unsere Schienen vorgefettet ausgeliefert. Für unsere Stahlschienen verwenden wir ein Hochdruckfett für Laufflächen, für unsere Edelstahl- und Aluminiumschienen einen wasserfesten Schmierstoff. Auf Wunsch können wir folgende Sonderschmierungen anbieten: lebensmitteltaugliches Fett (auch für den Reinraum geeignet) Hochtemperaturfett Fett ohne Teflon (Lackierkabinen) vollkommen ungefettete Schienen (wir raten davon ab, die Schienen ohne Schmierstoff einzusetzen)

Optionen

Manuelles Verriegelungssystem Sie verfügt derzeit über keine interne Verriegelungsoption. Oberflächenbehandlungen Weitere Behandlungen zur Verbesserung der Widerstandsfähigkeit sind ebenfalls möglich. Bitte kontaktieren Sie uns. Eine Nitrierung ist ebenfalls möglich, um die Lebensdauer der Teleskopschiene bei intensiver Nutzung zu erhöhen oder sie widerstandsfähiger gegen Kugelmattschläge bei starken Vibrationen zu machen. Montage mit Edelstahlkugeln Sie kann mit Edelstahlkugeln ausgestattet werden, um eine sehr hohe Korrosionsbeständigkeit zu erreichen, was in einigen Fällen eine ...
Mehr sehen
Manuelles Verriegelungssystem

Sie verfügt derzeit über keine interne Verriegelungsoption.

Oberflächenbehandlungen

Weitere Behandlungen zur Verbesserung der Widerstandsfähigkeit sind ebenfalls möglich. Bitte kontaktieren Sie uns.
Eine Nitrierung ist ebenfalls möglich, um die Lebensdauer der Teleskopschiene bei intensiver Nutzung zu erhöhen oder sie widerstandsfähiger gegen Kugelmattschläge bei starken Vibrationen zu machen.

Montage mit Edelstahlkugeln

Sie kann mit Edelstahlkugeln ausgestattet werden, um eine sehr hohe Korrosionsbeständigkeit zu erreichen, was in einigen Fällen eine kostengünstige Alternative zu Edelstahlschienen darstellen kann.

Verwendung bei hohen Temperaturen (Ofentyp)

Dieses Modell kann bei hohen Temperaturen bis zu 250°C eingesetzt werden. Es sind jedoch Anpassungen erforderlich:

  • Montagespiel, um die Ausdehnung der Elemente zu ermöglichen, ohne die Teleskopschiene zu blockieren
  • Hochtemperaturfett verwenden
  • Alle Kunststoffteile entfernen

Diese Anpassungen müssen im Werk durchgeführt werden. Bitte informieren Sie uns daher bereits bei der Preisanfrage und berücksichtigen Sie die Produktionszeit.
Die Verzinkung leidet ab 120°C; wir können andere Lösungen anbieten.

Modifikation des Standards
  • Sonderlängen und -hübe
  • Sonderbohrbilder
  • Weitere Oberflächenbehandlungen (Korrosion, Härte)
  • Vertikale Montage (Guillotine-Typ)

Ähnliche Produkte

Schema und Abmessung der verstärkten Auszugsführung RA7R aus Stahl mit 3 Elementen.

RA7R

Stahl
Teleskopschienen
Teleskopschienen mit Vollauszug
KGmax355
LG mm250 - 2000
Standard
Sehen Sie das Produkt
Abmessungen der Linearführung aus Stahl E72-G72

E72-G72

Stahl
Linearführungen
Kugelgeführter Führungswagen
KGmax300
LG mm300 - 3000
Standard
Sehen Sie das Produkt

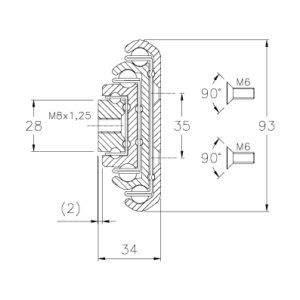

Schéma d'une coulisse télescopique à super extension en acier - RA774
