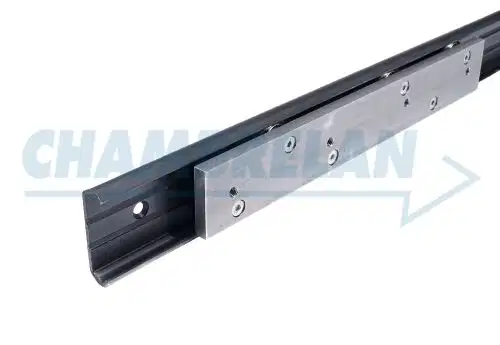

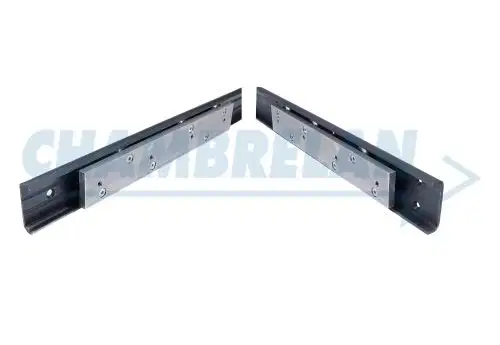

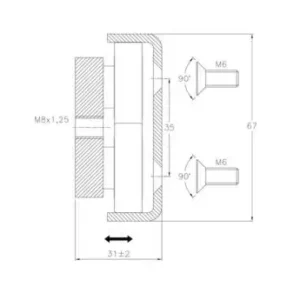

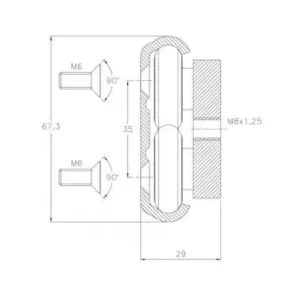

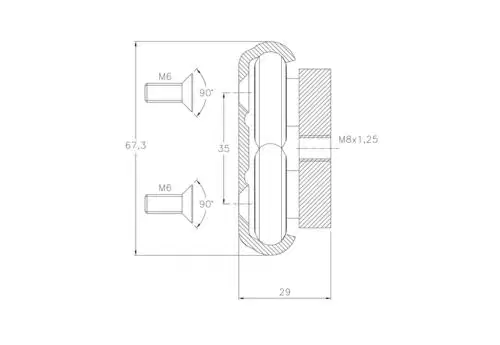

Le rail de guidage E70 associé au patin BA70R3 constitue une solution fiable et performante pour les environnements industriels où robustesse et stabilité sont essentielles.
Points clés
– Rail en acier étiré nitruré : haute résistance à l’usure
– Patin 3 galets : compromis optimal entre compacité et performance
– Coulissement silencieux et fluide
– Adapté aux cycles intensifs
– Longueur jusqu’à 2000 mm
– Option racleurs pour environnements encrassés
Table des longueurs
Les caractéristiques données sur ce produit correspondent à des fabrications standard ou aux demandes courantes. Notre qualité de fabricant nous permet de vous offrir une très grande flexibilité pour répondre aux demandes les plus spécifiques. Chambrelan peut étudier toute demande concernant les longueurs de glissières télescopiques, les longueurs de développement, les perçages, diamètres et entraxes, les traitements de surfaces, les options et les accessoires de fixation.
| Longueur |
Nombre de patins |
Charge à chant |
Charge à plat |
Stock |
Actions |
| 300 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 300 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 300 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 400 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 400 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 400 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 500 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 500 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 500 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 600 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 600 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 600 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 700 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 700 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 700 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 800 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 800 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 800 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 900 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 900 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 900 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1000 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1000 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1000 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1100 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1100 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1100 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1200 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1200 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1200 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1300 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1300 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1300 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1400 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1400 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1400 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1500 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1500 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1500 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1600 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1600 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1600 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1700 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1700 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1700 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1800 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1800 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1800 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 1900 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 1900 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 1900 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 2000 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 2000 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 2000 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 2100 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 2100 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 2100 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 2200 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 2200 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 2200 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 2300 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- |
|
| 2300 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- |
|
| 2300 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- |
|
| 2400 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2400 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2400 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 2500 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2500 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2500 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 2600 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2600 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2600 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 2700 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2700 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2700 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 2800 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2800 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2800 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 2900 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 2900 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2900 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
| 3000 mm | 1 | 300 kg ~ 662 lbs | 50 kg ~ 111 lbs | -- | NC |
| 3000 mm | 2 | 600 kg ~ 1323 lbs | 100 kg ~ 221 lbs | -- | NC |
| 3000 mm | 3 | 900 kg ~ 1985 lbs | 150 kg ~ 331 lbs | -- | NC |
RG
Applications
Sa conception à forte inertie garantit une rigidité élevée, assurant un guidage stable et constant dans le temps. Disponible jusqu’à 2000 mm de longueur, il s’adapte facilement aux différentes configurations d’intégration.
Le patin BA70R3, équipé de 3 galets, offre un coulissement fluide et silencieux. Cette technologie permet également d’atteindre des vitesses de déplacement plus élevées, tout en maintenant une excellente précision de guidage.
Il est adapté pour des applications du secteur ferroviaire.
Pour les environnements exposés à des particules ou contaminants, des racleurs peuvent être ajoutés en option afin de protéger le système et prolonger sa durée de vie.
Fabrication
Fabriqué en acier étiré et nitruré, le rail E70 bénéficie d’une excellente résistance à l’usure. Les traitements de nitruration + anticorrosion (finition noire) améliorent significativement la durée de vie du système et permet une utilisation intensive en cycles répétés, même dans des conditions contraignantes.
Options
Options pour les patins
– Choix de 2 longueurs (BA70R3 | BA70R5)
Haute température
Pour une utilisation supérieure à 80°C (HT), merci de nous consulter
Modification du standard
Longueurs sur mesure: nous livrons des longueurs maximales de 2m. Les rails peuvent être montés bout à bout pour réaliser des longueurs plus importantes.
Plan de perçage sur mesure
Autres traitements de surface (corrosion, dureté)
Pour un montage vertical, contactez-nous.
