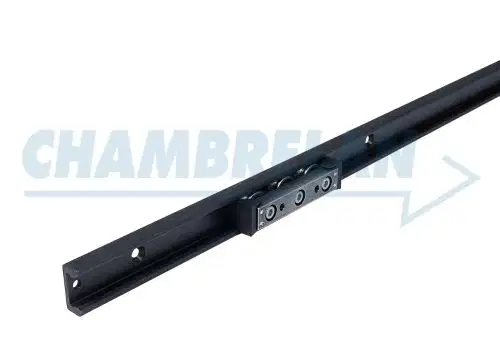

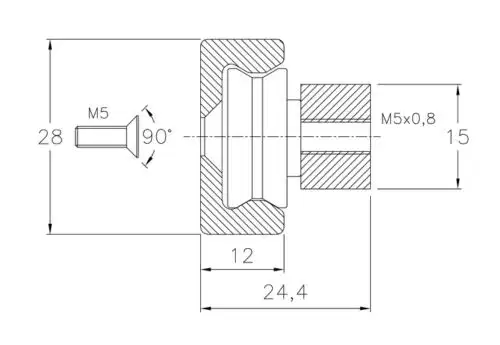

Le rail de guidage ER28 est conçu pour les applications industrielles exigeantes, alliant robustesse, compacité et durabilité.
Fabriqué en acier étiré, il bénéficie d’un traitement de durcissement et d’une protection anticorrosion, permettant un usage intensif et des cycles répétés.
Sa longueur est ajustable jusqu’à 2000 mm.
Il s’associe au patin B28R3W à 3 galets cémentés avec racleurs, assurant un guidage silencieux et précis tout en protégeant les galets contre l’entrée d’impuretés.
Option : Racleurs – racleurs intégrés aux extrémités pour protéger le rail et les galets.
Table des longueurs
Les caractéristiques données sur ce produit correspondent à des fabrications standard ou aux demandes courantes. Notre qualité de fabricant nous permet de vous offrir une très grande flexibilité pour répondre aux demandes les plus spécifiques. Chambrelan peut étudier toute demande concernant les longueurs de glissières télescopiques, les longueurs de développement, les perçages, diamètres et entraxes, les traitements de surfaces, les options et les accessoires de fixation.
| Longueur |
Nombre de patins |
Charge à chant |
Charge à plat |
Stock |
Actions |
| 300 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 300 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 300 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 400 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 400 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 400 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 500 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 500 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 500 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 600 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 600 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 600 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 700 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 700 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 700 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 800 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 800 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 800 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 900 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 900 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 900 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1000 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1000 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1000 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1100 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1100 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1100 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1200 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1200 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1200 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1300 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1300 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1300 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1400 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1400 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1400 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1500 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1500 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1500 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1600 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1600 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1600 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1700 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1700 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1700 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1800 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1800 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1800 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 1900 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 1900 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 1900 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 2000 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 2000 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 2000 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 2100 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 2100 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 2100 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 2200 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 2200 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 2200 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 2300 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- |
|
| 2300 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- |
|
| 2300 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- |
|
| 2400 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2400 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2400 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 2500 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2500 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2500 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 2600 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2600 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2600 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 2700 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2700 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2700 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 2800 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2800 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2800 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 2900 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 2900 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 2900 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
| 3000 mm | 1 | 200 kg ~ 441 lbs | 100 kg ~ 221 lbs | -- | NC |
| 3000 mm | 2 | 400 kg ~ 882 lbs | 200 kg ~ 441 lbs | -- | NC |
| 3000 mm | 3 | 600 kg ~ 1323 lbs | 300 kg ~ 662 lbs | -- | NC |
RG
Applications
Ce rail de guidage linéaire est destiné à des charges lourdes dans des applications nécessitant un encombrement très réduit, comme des capots ou carters de petites dimensions pour protection sur machine.
Températures d’utilisation recommandées entre -20°C et 80 °C.
Ce rail coulissant est adapté pour les machines spéciales qui ont des cadences ou des vitesses élevées, comme des portes d’accès, des bras télescopiques….Il est aussi recommandé pour les portes coulissantes.
Le rail ER28 présentes plusieurs avantages :
– Grande compacité
– Résistance aux charges lourdes
– Choix de 4 longueurs patins à galets (B28R3 | B28R4 | B28R5 | B28R6)
– Option racleurs sur les patins pour protéger le rail et les galets (B28R3W | B28R4W | B28R5W | B28R6W)
– Résistance élevée à la corrosion (tenue test brouillard salin 600h)
– Adapté au nombre de cycles élevés
– Mouvement fluide et silencieux
– Adapté aux environnements poussiéreux et pollués
Fabrication
Fabriqué en acier étiré, il bénéficie d’un traitement de durcissement et d’une protection contre la corrosion qui lui donne une finition noire.
Le durcissement augmente la durée de vie du rail et autorise une utilisation plus intense, y compris en cycles répétés.
Sa longueur est ajustable selon les besoins, jusqu’à 2000 mm.
En standard, les rails sont livrés sans percage.
Le rail ER28 offre une grande résistance aux charges lourdes dans un profil compact.
Il s’intègre avec des patins B28R équipés de galets cémentés, disponibles dans de nombreuses configurations jusqu’à 6 galets en standard, avec racleurs en option.
Les patins à galets apportent un guidage silencieux et acceptent des vitesses d’utilisation plus élevées.
Entretien
Les rails sont lubrifiés en usine avec une graisse roulement à haute pression pour une durée de vie optimale.
En cas de conditions particulières (abrasivité, cadences élevées) prévoir néanmoins un entretien régulier et systématique.
Les patins doivent être graissés régulièrement.
