Schuifrail voor deur - Roestvast staal

Name: ST53-BP53
SKU: ST53-BP53
Availability: InStock

ST53-BP53

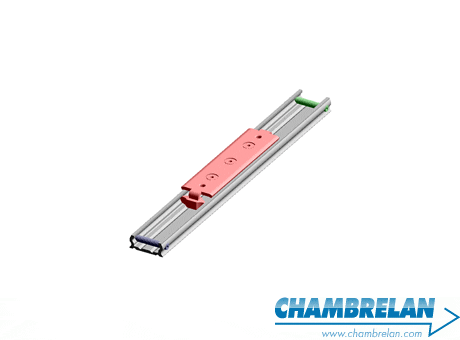

Roestvrij stalen schuifrail voor deuren tot 2500 mm ST53-BP53

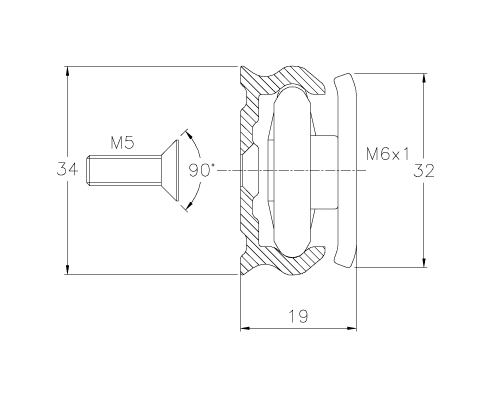

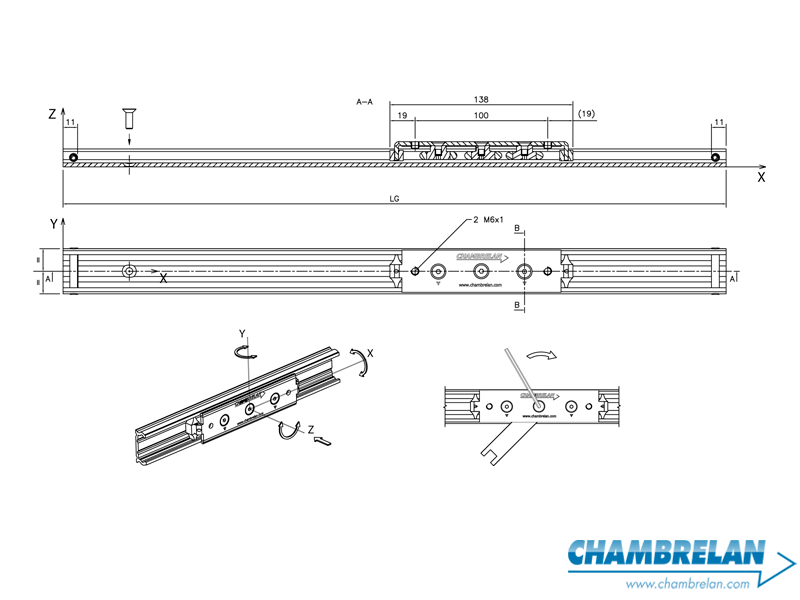

Deze lineaire geleider is van roestvast staal. De lengte wordt aangepast aan de behoeften van de gebruiker. De raillengte wordt op aanvraag aangepast tot 2000 mm (limiet door transportvereisten). De standaard railengtes zijn 500, 1000, 1500 en 2000 mm. Andere lengtes zijn mogelijk. De rails worden standaard ongeboord geleverd, maar kunnen volgens een specifiek boorplan worden vervaardigd. De aanbevolen boring staat op de technische tekening. Elke rail wordt geleverd met 2 pennen die de eindaanslag verzorgen. De slag wordt aan elke zijde met 11 mm verkort.

Technische gegevens 3D downloaden

Opties

D52-BP53 Standaard
E53-G53 Standaard
E53-G53HT
E53-G57 Standaard
E53-G57HT
ST53-GS53 Standaard
ST53-GS57 Standaard
ST53-BP53 Standaard
ST53-BS53 Standaard
ST53RS-BP53RS Standaard
ST53RS-BS53RS Standaard

Lengte
patins	Wissen

Toevoegen aan winkelwagen / Inloggen

Een offerte aanvragen

3D tekeningen:

Downloaden inschakelen

Tabel met lengtes

De op deze website genoemde eigenschappen hebben betrekking op de standaard productiewijze of de gebruikelijke producteisen. Als producent hebben wij een grote flexibiliteit om aan specifieke wensen te kunnen voldoen.

Lengte	Aantal schaatsen	Draagvermogen rechtstandig gemonteerd	Draagvermogen plat gemonteerd	Stock	Maak een keuze
300 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
300 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
300 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
400 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
400 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
400 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
500 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
500 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
500 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
600 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
600 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
600 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
700 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
700 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
700 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
800 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
800 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
800 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
900 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
900 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
900 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1000 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1000 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1000 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1100 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1100 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1100 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1200 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1200 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1200 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1300 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1300 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1300 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1400 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1400 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1400 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1500 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1500 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1500 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1600 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1600 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1600 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1700 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1700 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1700 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1800 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1800 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1800 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
1900 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
1900 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
1900 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
2000 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
2000 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
2000 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
2100 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
2100 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
2100 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
2200 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
2200 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
2200 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
2300 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--
2300 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--
2300 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--
2400 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2400 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2400 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
2500 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2500 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2500 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
2600 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2600 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2600 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
2700 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2700 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2700 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
2800 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2800 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2800 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
2900 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
2900 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
2900 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC
3000 mm	1	75 kg ~ 166 lbs	40 kg ~ 89 lbs	--	NC
3000 mm	2	150 kg ~ 331 lbs	80 kg ~ 177 lbs	--	NC
3000 mm	3	225 kg ~ 497 lbs	120 kg ~ 265 lbs	--	NC

Zie andere lengtes en voorraad

Toepassingen

Deze lineaire geleider is bestemd voor gemiddelde belastingen in toepassingen die een zeer beperkte inbouwruimte vereisen, zoals kleine kappen of behuizingen ter bescherming op machines. De belasting is de maximale kracht die per wagen kan worden gedragen. Dit type product verdraagt belastingen die het aan een koppel onderwerpen, tamelijk slecht. Zo mogelijk moet de belasting daarom worden gecentreerd, of moet een tweede wagen worden gebruikt om dit koppel op te heffen. Raadpleeg de technische fiches voor de exacte waarden. De maximale snelheid voor lineaire geleiders is 0,5 m/s. Aanbevolen ...

Bekijk meer

Deze lineaire geleider is bestemd voor gemiddelde belastingen in toepassingen die een zeer beperkte inbouwruimte vereisen, zoals kleine kappen of behuizingen ter bescherming op machines.
De belasting is de maximale kracht die per wagen kan worden gedragen. Dit type product verdraagt belastingen die het aan een koppel onderwerpen, tamelijk slecht. Zo mogelijk moet de belasting daarom worden gecentreerd, of moet een tweede wagen worden gebruikt om dit koppel op te heffen.
Raadpleeg de technische fiches voor de exacte waarden.

De maximale snelheid voor lineaire geleiders is 0,5 m/s.

Aanbevolen gebruikstemperaturen van -20 °C tot 80 °C.

Dit product kan worden gebruikt als translatiegeleiding, geleidestang of -staaf, hangende rail, transportrail, deurrail, horizontale schuifgeleider of verticale geleiding, zoals bij een guillotinegeleiding.

productie

De rail wordt standaard geleverd in roestvast staal. Hij is voorzien van rubberen pen-aanslagen aan beide uiteinden. Standaard worden de rails ongeboord geleverd. Afstelling en instelling van de wagens: Het systeem van rail en wagens wordt gemonteerd geleverd met minimale speling en optimale rol-eigenschappen. Wij leveren een geheel van gemonteerde en dus voorafgesteld rails en wagens. Als een wagen apart wordt geleverd, of als deze in een andere rail moet worden gemonteerd, of als u niet-standaard functionele eisen heeft, kan een afstelling worden uitgevoerd. Let op: een goede afstelling ...

Bekijk meer

De rail wordt standaard geleverd in roestvast staal.
Hij is voorzien van rubberen pen-aanslagen aan beide uiteinden.
Standaard worden de rails ongeboord geleverd.

Afstelling en instelling van de wagens:
Het systeem van rail en wagens wordt gemonteerd geleverd met minimale speling en optimale rol-eigenschappen.
Wij leveren een geheel van gemonteerde en dus voorafgesteld rails en wagens. Als een wagen apart wordt geleverd, of als deze in een andere rail moet worden gemonteerd, of als u niet-standaard functionele eisen heeft, kan een afstelling worden uitgevoerd. Let op: een goede afstelling van de wagen bepaalt de levensduur van het geheel.

controleer eerst of de loopvlakken schoon zijn en breng de wagen zonder afstrijker in de rail aan

draai de stelschroef van de middelste rol los, die op de excenter is gemonteerd,

draai de rail, liggend op de kant, met de meegeleverde sleutel tot de gewenste afstelling is bereikt, en draai vervolgens de bevestigingsschroef aan tot het op de technische fiche aanbevolen koppel.

controleer het glijden van de wagen in de rail. De wagen moet vrij kunnen bewegen zonder overmatige speling.

monteer de afstrijkers terug.

Chambrelan is gespecialiseerd in het ontwerp en de fabricage van telescopische kogelgeleiders en lineaire geleiders voor industriële toepassingen: versterkte geleiders, lineaire slede, kogelrail, rolgeleiding, metalen wagens van staal, aluminium en roestvast staal met vergrendeling, blokkering en in volledig uittrekbare, gedeeltelijk uittrekbare, dubbel uittrekbare of over-uittrekbare uitvoering voor zware industriële laden en mechanische panelen.

onderhoud

De rails worden in de fabriek gesmeerd met een hogedruk-lagervet voor een optimale levensduur.
Bij bijzondere omstandigheden (schurende omgeving, hoge cyclussnelheden) dient niettemin een regelmatig en systematisch onderhoud te worden gepland.
De wagens moeten regelmatig worden gesmeerd.

Opties

Oppervlaktebehandelingen Alle rails die wij verzenden worden geleverd met een corrosiewerende behandeling. Aanvullende oppervlaktebehandelingen zijn op aanvraag verkrijgbaar. Gebruik bij hoge temperatuur (bijv. ovens) Het is essentieel ons vóór de fabricage te informeren over gebruik bij hoge temperatuur (>80°C). Wij bieden wagens voor standaard- of hoge temperaturen. Afwijking van de standaard Lengtes op maat: wij leveren maximale lengtes van 2 m. De rails kunnen kop aan kop worden gemonteerd om grotere lengtes te bereiken. Boorpatroon op maat Verticale montage ...

Bekijk meer

Oppervlaktebehandelingen

Alle rails die wij verzenden worden geleverd met een corrosiewerende behandeling. Aanvullende oppervlaktebehandelingen zijn op aanvraag verkrijgbaar.

Gebruik bij hoge temperatuur (bijv. ovens)

Het is essentieel ons vóór de fabricage te informeren over gebruik bij hoge temperatuur (>80°C). Wij bieden wagens voor standaard- of hoge temperaturen.

Afwijking van de standaard

Lengtes op maat: wij leveren maximale lengtes van 2 m. De rails kunnen kop aan kop worden gemonteerd om grotere lengtes te bereiken.

Boorpatroon op maat

Verticale montage (guillotinetype)

Transportbeveiligingen: op aanvraag, voorkomen dat de wagen tijdens het transport uit de rail glijdt; deze kunnen niet als eindaanslag dienen
