Prowadnica liniowa - Stal nierdzewna

Name: ST53-BS53
SKU: ST53-BS53
Availability: InStock

ST53-BS53

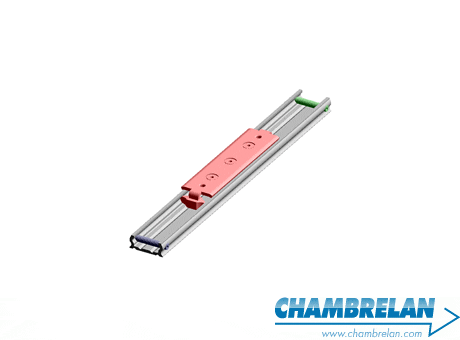

Obraz 3D prowadnicy ze stali nierdzewnej ST53-BS53 z prowadnicą rolkową

Ta prowadnica liniowa wykonana jest ze stali nierdzewnej. Długość jest dostosowywana do potrzeb użytkownika. Długość prowadnicy jest regulowana na życzenie do 2000 mm (ograniczenie związane z wymogami transportowymi). Standardowe długości prowadnic to 500, 1000, 1500 i 2000 mm. Możliwe są inne długości.

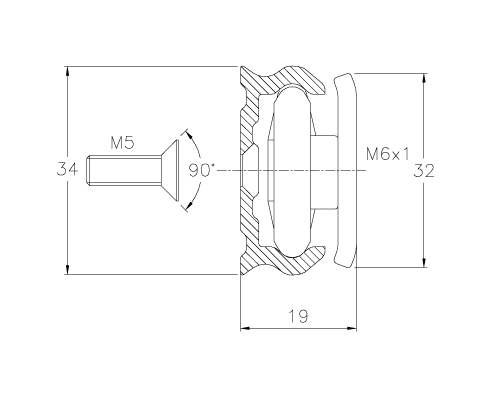

Prowadnice są dostarczane niewiercone standardowo, ale mogą być wykonane według konkretnego schematu wierceń. Zalecane wiercenie jest wskazane na schemacie technicznym.
Są wyposażone w 2 kołki zapewniające ogranicznik końca skoku. Skok jest zmniejszony o 11 mm z każdej strony.
Każdy wózek wytrzymuje określone obciążenie. Zwiększenie liczby wózków zwiększa dopuszczalne obciążenie o ten sam współczynnik.

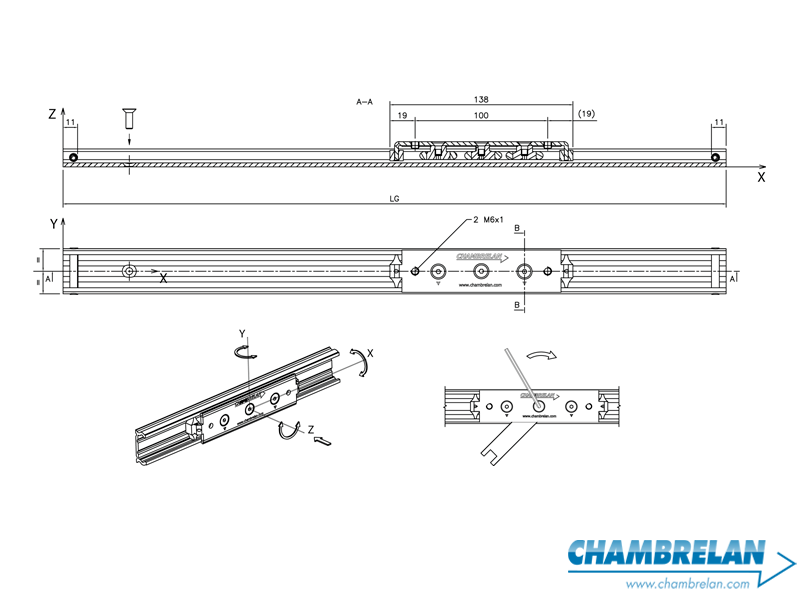

Rysunki techniczne pobierz 3D

Opcje

D52-BP53 Standard
E53-G53 Standard
E53-G53HT
E53-G57 Standard
E53-G57HT
ST53-GS53 Standard
ST53-GS57 Standard
ST53-BP53 Standard
ST53-BS53 Standard
ST53RS-BP53RS Standard
ST53RS-BS53RS Standard

Długość
Ilość wózków	Wyczyść

Dodaj do koszyka / Zaloguj się

Prośba o wycenę

Pobieranie 3D:

Włącz pobieranie

Tabela długości

Informacje podane na tej stronie internetowej odpowiadają standardowej produkcji. Jako producent, oferujemy dużą elastyczność w celu spełnienia najbardziej specyficznych wymagań.

Długość	Liczba łyżew	Nośność na krawędzi	Płaskie obciążenie	Stock	Wybierz
300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1100 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1100 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1100 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1200 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1200 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1200 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
1900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
1900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
1900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2100 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2100 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2100 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2200 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2200 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2200 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2300 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--
2300 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--
2300 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--
2400 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2400 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2400 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2500 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2500 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2500 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2600 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2600 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2600 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2700 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2700 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2700 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2800 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2800 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2800 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
2900 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
2900 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
2900 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC
3000 mm	1	100 kg ~ 221 lbs	70 kg ~ 155 lbs	--	NC
3000 mm	2	200 kg ~ 441 lbs	140 kg ~ 309 lbs	--	NC
3000 mm	3	300 kg ~ 662 lbs	210 kg ~ 463 lbs	--	NC

Zobacz inne długości i stany magazynowe

Aplikacje

Ta prowadnica liniowa przeznaczona jest do średnich obciążeń w zastosowaniach wymagających bardzo ograniczonej przestrzeni montażowej, takich jak małe osłony lub obudowy chroniące elementy maszyn. Obciążenie to maksymalna siła, jaką może wytrzymać jeden wózek. Ten typ produktu dość słabo znosi obciążenia poddające go działaniu momentu obrotowego. Dlatego w miarę możliwości należy wyśrodkować obciążenie lub użyć drugiego wózka, aby zniwelować ten moment. Dokładne wartości należy sprawdzić w kartach technicznych. Maksymalna prędkość dla prowadnic ...

Zobacz więcej

Ta prowadnica liniowa przeznaczona jest do średnich obciążeń w zastosowaniach wymagających bardzo ograniczonej przestrzeni montażowej, takich jak małe osłony lub obudowy chroniące elementy maszyn.
Obciążenie to maksymalna siła, jaką może wytrzymać jeden wózek. Ten typ produktu dość słabo znosi obciążenia poddające go działaniu momentu obrotowego. Dlatego w miarę możliwości należy wyśrodkować obciążenie lub użyć drugiego wózka, aby zniwelować ten moment.
Dokładne wartości należy sprawdzić w kartach technicznych.

Maksymalna prędkość dla prowadnic liniowych wynosi 0,5 m/s.

Zalecane temperatury eksploatacji od -20°C do 80°C.

Produkt ten może być stosowany jako prowadnica translacyjna, drążek lub pręt prowadzący, prowadnica wisząca, prowadnica transportowa, prowadnica drzwiowa, prowadnica przesuwna pozioma lub w prowadzeniu pionowym, jak w przypadku prowadzenia typu gilotynowego.

Produkcja

Chambrelan produkuje tę prowadnicę na bazie profili z wytłaczanego aluminium. Prowadnica jest dostarczana standardowo ze stali nierdzewnej po polerowaniu elektrolitycznym. Prowadnica jest wyposażona w ograniczniki z kołkami z gumą na każdym końcu. Regulacja i ustawienie wózków: Zespół prowadnicy i wózków dostarczany jest zmontowany, z minimalnym luzem i optymalnymi właściwościami toczenia. Dostarczamy zestaw zmontowanych, a więc wstępnie wyregulowanych prowadnic i wózków. Jeśli wózek jest dostarczany osobno, jeśli ma zostać zamontowany w innej prowadnicy lub jeśli ...

Zobacz więcej

Chambrelan produkuje tę prowadnicę na bazie profili z wytłaczanego aluminium.

Prowadnica jest dostarczana standardowo ze stali nierdzewnej po polerowaniu elektrolitycznym.

Prowadnica jest wyposażona w ograniczniki z kołkami z gumą na każdym końcu.

Regulacja i ustawienie wózków:
Zespół prowadnicy i wózków dostarczany jest zmontowany, z minimalnym luzem i optymalnymi właściwościami toczenia.
Dostarczamy zestaw zmontowanych, a więc wstępnie wyregulowanych prowadnic i wózków. Jeśli wózek jest dostarczany osobno, jeśli ma zostać zamontowany w innej prowadnicy lub jeśli mają Państwo niestandardowe wymagania eksploatacyjne, można wykonać regulację. Należy pamiętać, że prawidłowa regulacja wózka warunkuje żywotność całego zespołu.

po sprawdzeniu czystości bieżni wprowadzić wózek bez zgarniacza do prowadnicy

poluzować śrubę regulacyjną rolki środkowej, zamontowanej na mimośrodzie,

przy prowadnicy ułożonej na kancie, obracać ją dostarczonym kluczem, aby uzyskać żądane ustawienie, a następnie dokręcić śrubę mocującą momentem zalecanym w karcie technicznej.

sprawdzić przesuw wózka w prowadnicy. Wózek musi poruszać się swobodnie, bez nadmiernego luzu.

ponownie zamontować zgarniacze.

Chambrelan specjalizuje się w projektowaniu i produkcji kulkowych prowadnic teleskopowych oraz prowadnic liniowych do zastosowań przemysłowych: prowadnice wzmocnione, suwak liniowy, prowadnica kulkowa, prowadzenie toczne, wózki metalowe ze stali, aluminium i stali nierdzewnej z blokadą, ryglowaniem oraz w wersji z pełnym wysuwem, częściowym wysuwem, podwójnym skokiem lub rozszerzonym wysuwem do ciężko obciążonych szuflad przemysłowych i paneli mechanicznych.

Konserwacja

Prowadnice są smarowane fabrycznie wysokociśnieniowym smarem łożyskowym w celu zapewnienia optymalnej żywotności.
W przypadku szczególnych warunków (ścieralność, wysokie takty pracy) należy jednak przewidzieć regularną i systematyczną konserwację.
Wózki należy regularnie smarować.

Opcje

Zabiegi powierzchniowe Wszystkie wysyłane przez nas prowadnice są dostarczane z zabezpieczeniem antykorozyjnym. Dodatkowe zabiegi powierzchniowe są dostępne na życzenie. Zastosowanie w wysokiej temperaturze (np. piece) Konieczne jest poinformowanie nas o zastosowaniu w wysokiej temperaturze (>80°C) przed produkcją. Oferujemy wózki na standardowe lub wysokie temperatury. Modyfikacja standardu Długości na wymiar: dostarczamy maksymalne długości 2 m. Prowadnice można montować na styk, aby uzyskać większe długości. Schemat wierceń na wymiar Montaż pionowy (typu ...

Zobacz więcej

Zabiegi powierzchniowe

Wszystkie wysyłane przez nas prowadnice są dostarczane z zabezpieczeniem antykorozyjnym. Dodatkowe zabiegi powierzchniowe są dostępne na życzenie.

Zastosowanie w wysokiej temperaturze (np. piece)

Konieczne jest poinformowanie nas o zastosowaniu w wysokiej temperaturze (>80°C) przed produkcją. Oferujemy wózki na standardowe lub wysokie temperatury.

Modyfikacja standardu

Długości na wymiar: dostarczamy maksymalne długości 2 m. Prowadnice można montować na styk, aby uzyskać większe długości.

Schemat wierceń na wymiar

Montaż pionowy (typu gilotynowego)

Ograniczniki transportowe: na życzenie, zapobiegają wysunięciu wózka z prowadnicy podczas transportu; nie mogą służyć jako ograniczniki końca skoku

Produkt:

Długość :

Biegacze :

Europa

Azja

Ameryka

Afryka

Oceanie

Prowadnica liniowa - Stal nierdzewna

ST53-BS53

Opcje

Zapytaj o wycenę

Produkt:

Długość :

Biegacze :

Ilość :

Pobieranie 3D:

Tabela długości

Aplikacje

Produkcja

Konserwacja

Opcje

Zabiegi powierzchniowe

Zastosowanie w wysokiej temperaturze (np. piece)

Modyfikacja standardu

Podobne produkty

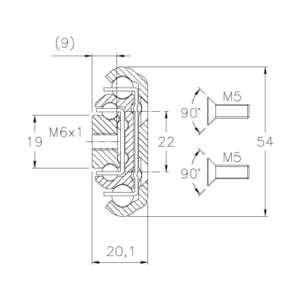

ST508

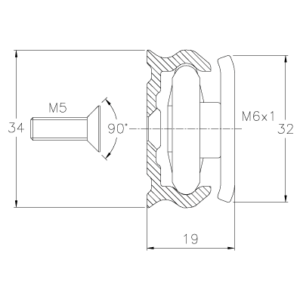

ST53-BP53

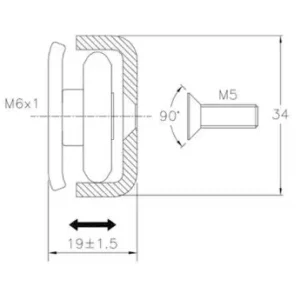

ST53RS-BS53RS

E53-BS53

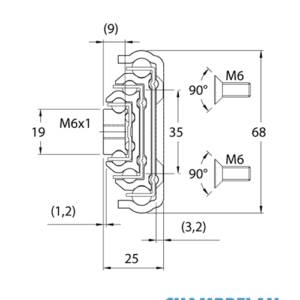

ST558

D52-BP53

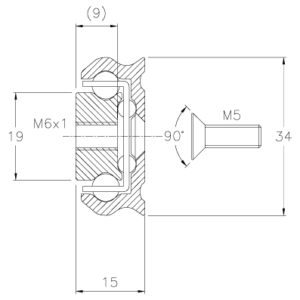

ST58
