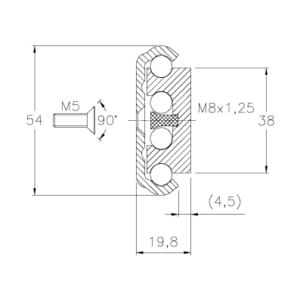

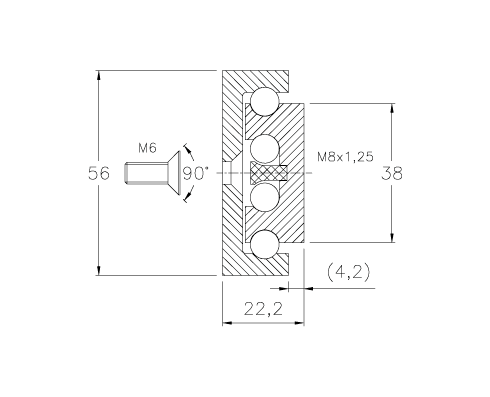

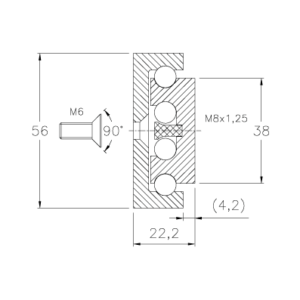

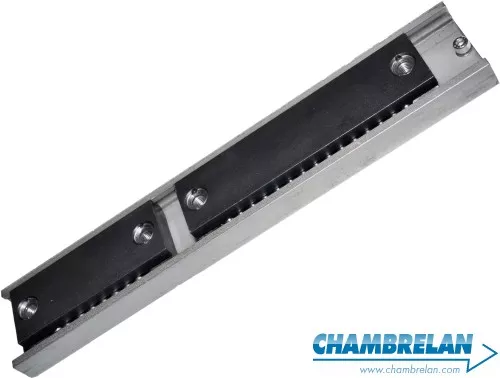

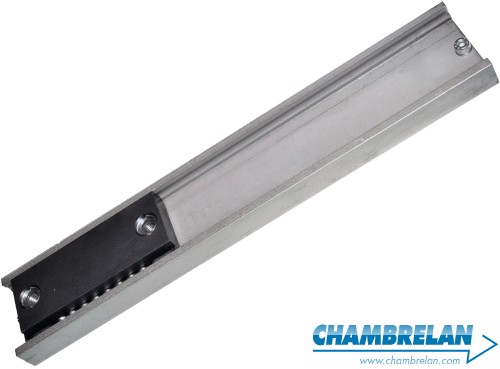

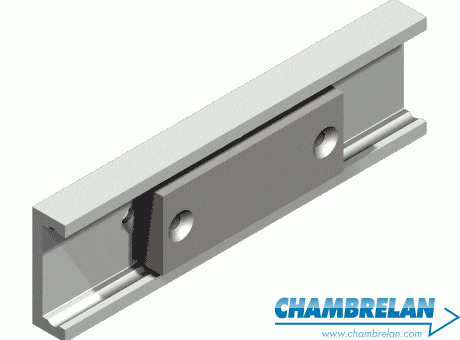

Toto lineární kolejnicové vedení je z oceli s pozinkovanou povrchovou úpravou. Délku upravíme podle potřeb zákazníka.

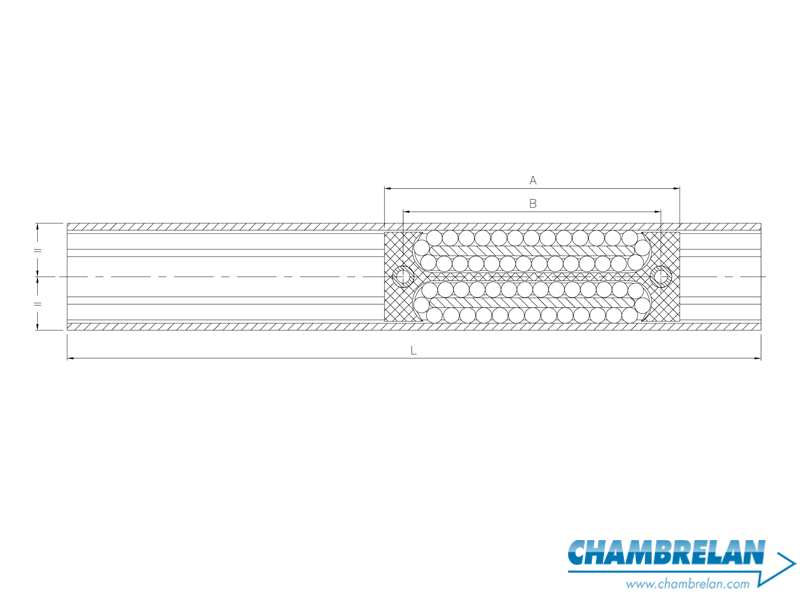

Toto je vyplněno jednou či více podložkami, které jsou vyrobeny z kalené oceli pomocí nitridace a plastových dílů jsou zdůrazněny při zatížení.
Nosnost každého vozíku na kolmo. S vyšším počtem vozíku se zvyšuje nosnost možného zatížení.
Tabulka délek
Parametry uvedené na těchto stránkách odpovídají standardní výrobě nebo běžným požadavkům. Naše postavení výrobce nám umožňuje značnou flexibilitu reakce i na velmi specifické požadavky. Chambrelan může upravit délky výsuvu, fixační otvory, průměry a rozteče, povrchovou úpravu, příslušenství a doplňky pro upevnění.
| Délka |
Počet bruslí |
Nosnost nakolmo |
Nostnost naplocho |
Skladem |
Prosím vyberte |
| 300 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 300 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 300 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 400 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 400 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 400 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 500 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 500 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 500 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 600 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 600 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 600 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 700 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 700 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 700 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 800 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 800 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 800 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 900 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 900 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 900 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1000 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1000 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1000 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1100 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1100 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1100 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1200 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1200 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1200 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1300 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1300 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1300 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1400 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1400 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1400 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1500 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1500 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1500 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1600 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1600 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1600 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1700 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1700 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1700 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1800 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1800 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1800 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 1900 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 1900 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 1900 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 2000 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 2000 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 2000 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 2100 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 2100 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 2100 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 2200 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 2200 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 2200 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 2300 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- |
|
| 2300 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- |
|
| 2300 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- |
|
| 2400 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2400 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2400 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 2500 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2500 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2500 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 2600 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2600 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2600 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 2700 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2700 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2700 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 2800 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2800 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2800 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 2900 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 2900 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 2900 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
| 3000 mm | 1 | 310 kg ~ 684 lbs | 155 kg ~ 342 lbs | -- | NC |
| 3000 mm | 2 | 620 kg ~ 1367 lbs | 310 kg ~ 684 lbs | -- | NC |
| 3000 mm | 3 | 930 kg ~ 2051 lbs | 465 kg ~ 1026 lbs | -- | NC |
RG
Aplikace
Tato lineární lišta je určena pro velké zatížení v aplikacích, které vyžadují velmi malé rozměry, jako jsou kryty nebo klece pro ochranu malého stroje.
Rozsah doporučených užitných teplot od -20 do +100°C.
Tento výrobek špatně snáší namáhání krutem. dbejte na rovnoměrné rozložení zátěže.
Tento produkt může být použitý jako posuvné vedení, jako vodicí tyč, závěsná kolejnice, kolejnice pro údržbu, kolejnice pro dveře, jako lišta pro horizontální nebo vertikální vedení či pohyb nahoru a dolů.
Výrobní
Chambrelan vyrábí toto kolejnicové vedení z profilů z nerezové oceli tvářených tažením zastudena.
Kolejnice je standardně dodávána s antikorozní povrchovou úpravou bílý pozink, vrstva zinku s průměrnou tloušťkou 12 mikrometrů nabízí výbornou odolnost při testu v solné mlze.
Kolejnice je na obou koncích vybavena gumovými koncovými zarážkami.
Kuličky jsou z chromované oceli typu 100C6. Lišta se dodává promazána standardní ložiskovou vazelínou.
Chambrelan se specializuje na koncepci a výrobu teleskopických kuličkových lišt a kolejnicových vedení pro průmyslové použití: zpevněné lišty, lineární posuvy, kuličkové kolejnice, ložisková vedení, vozíky ocelové, hliníkové, nerezové se zámky, zarážkami, s plným, částečným nebo oboustranným výsuvem či extra výsuvem pro průmyslové zásuvky s vysokou nosností pohyblivé stěny a panely.
Údržba
Lišty dodáváme standardně lehce promazané už z továrny. Pro ocelové lišty používáme ložiskové vysokotlaké mazivo, hliníkové a nerezové posuvy jsou ošetřeny bílou vazelínou.
Na vyžádání je možné lišty ošetřit potravinářským tukem (pro použití v režimu čistých provoz) vysokoteplotním mazivem mazivem neobsahujícím teflon (lakovací kabiny) bez maziva (tuto variantu nedoporučujeme)
Možnosti
Ruční zámkový systém
Nemá v současnosti žádnou interní možnost zámku.
Povrchové úpravy
Jsou možné také další úpravy zvyšující odolnost. Kontaktujte nás.
Možná je také nitridace pro prodloužení životnosti lišty při intenzivním používání nebo pro zvýšení odolnosti vůči matování kuliček při silných vibracích.
Montáž s nerezovými kuličkami
Může být osazena nerezovými kuličkami pro dosažení velmi vysoké odolnosti proti korozi, což může být v některých případech ekonomickou alternativou k nerezovým lištám.
Použití při vysokých teplotách (typ trouba)
Tento model lze používat v prostředí s vysokými teplotami až do 250°C. Jsou však nutné některé úpravy:
- montážní vůle umožňující roztažnost prvků bez zablokování lišty
- použití maziva pro vysoké teploty
- odstranění všech plastových prvků
Tyto úpravy musí být provedeny ve výrobě. Je tedy důležité nás informovat již při poptávce a počítat s dodací lhůtou.
Zinkování se zhoršuje od 120°C; můžeme nabídnout jiná řešení.
Úprava standardu
- Zakázkové délky a zdvihy
- Zakázkový vrtací plán
- Další povrchové úpravy (koroze, tvrdost)
- Vertikální montáž (typ gilotina)
