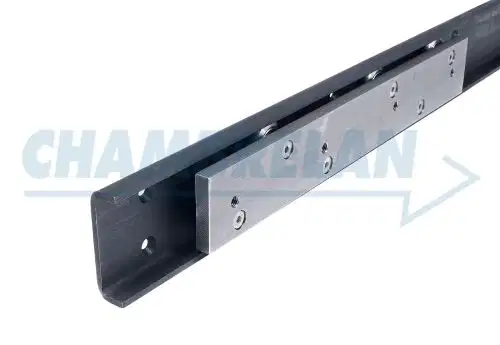

Pojezdová kolejnice z nerezové oceli ST70RS-BS70R3RS s vozíkem BS70R3RS
ST70RS-BS70R3RS
Systém ST70RS-BS70R3RS je vodicí sestava skládající se z pojezdové kolejnice ST70RS a kladičkového vozíku BS70R3RS.

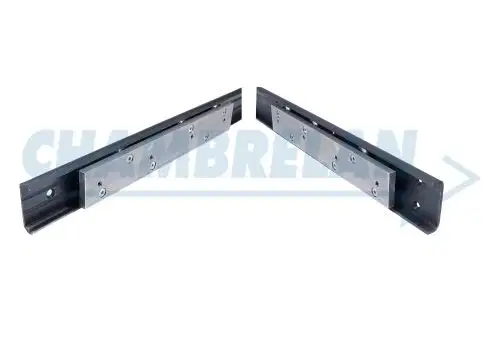

Navržená pro spolupráci s hlavní kolejnicí ST70, výrazně zvyšuje celkovou montážní toleranci systému.
Její role pojezdové kolejnice umožňuje kompenzovat chyby vychýlení, jako jsou odchylky rovnoběžnosti nebo rovinnosti, čímž usnadňuje instalaci a snižuje mechanické namáhání celého systému.
3D stahování:
Je nám líto, ale žádné 3D nesplňuje vaše kritéria. Vyberte prosím jinou kombinaci
Tabulka délek
Parametry uvedené na těchto stránkách odpovídají standardní výrobě nebo běžným požadavkům. Naše postavení výrobce nám umožňuje značnou flexibilitu reakce i na velmi specifické požadavky. Chambrelan může upravit délky výsuvu, fixační otvory, průměry a rozteče, povrchovou úpravu, příslušenství a doplňky pro upevnění.
| Délka |
Počet bruslí |
Nosnost nakolmo |
Nostnost naplocho |
Skladem |
Prosím vyberte |
| 300 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 300 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 300 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 400 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 400 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 400 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 500 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 500 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 500 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 600 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 600 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 600 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 700 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 700 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 700 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 800 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 800 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 800 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 900 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 900 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 900 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1000 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1000 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1000 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1100 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1100 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1100 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1200 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1200 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1200 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1300 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1300 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1300 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1400 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1400 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1400 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1500 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1500 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1500 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1600 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1600 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1600 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1700 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1700 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1700 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1800 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1800 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1800 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 1900 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 1900 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 1900 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 2000 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 2000 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 2000 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 2100 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 2100 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 2100 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 2200 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 2200 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 2200 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 2300 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- |
|
| 2300 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- |
|
| 2300 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- |
|
| 2400 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2400 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2400 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 2500 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2500 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2500 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 2600 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2600 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2600 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 2700 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2700 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2700 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 2800 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2800 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2800 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 2900 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 2900 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 2900 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
| 3000 mm | 1 | 200 kg ~ 441 lbs | 40 kg ~ 89 lbs | -- | NC |
| 3000 mm | 2 | 400 kg ~ 882 lbs | 80 kg ~ 177 lbs | -- | NC |
| 3000 mm | 3 | 600 kg ~ 1323 lbs | 120 kg ~ 265 lbs | -- | NC |
RG
Aplikace
Vozík BS70R3RS, vybavený kladkami, zajišťuje plynulý, tichý a spolehlivý pohyb, a to i při vysokých provozních rychlostech. Tato konfigurace zaručuje trvalý výkon, zvláště vhodný pro intenzivní cykly.
Typické aplikace: potravinářství, farmacie, mycí zařízení, venkovní nebo korozivní prostředí.
Výrobní
Vyrobená z nerezové oceli 304L, kolejnice ST70RS je obzvláště vhodná pro prostředí vystavená vlhkosti, korozivním látkám nebo častému mytí. Standardně dostupná do 2000 mm, snadno se začleňuje do náročných průmyslových aplikací.
Údržba
Kolejnice jsou z výroby mazány vysokotlakým ložiskovým tukem pro zajištění optimální životnosti.
V případě zvláštních podmínek (abrazivita, vysoké pracovní cykly) je nicméně třeba počítat s pravidelnou a systematickou údržbou.
Vozíky musí být pravidelně mazány.
Možnosti
Možnosti pro vozíky
– Výběr ze 2 délek (BS70R3RS | BS70R5RS)
Vysoká teplota
Pro použití nad 80 °C (HT) nás prosím kontaktujte
Úprava standardu
Délky na míru: dodáváme maximální délky 2 m. Kolejnice lze montovat na tupo pro dosažení větších délek.
Vrtací plán na míru
Jiné povrchové úpravy (koroze, tvrdost)
Pro svislou montáž nás prosím kontaktujte.
