Linearführung mit Kugelschlitten für hohe Temperaturen - Stahl
E53-G53HT

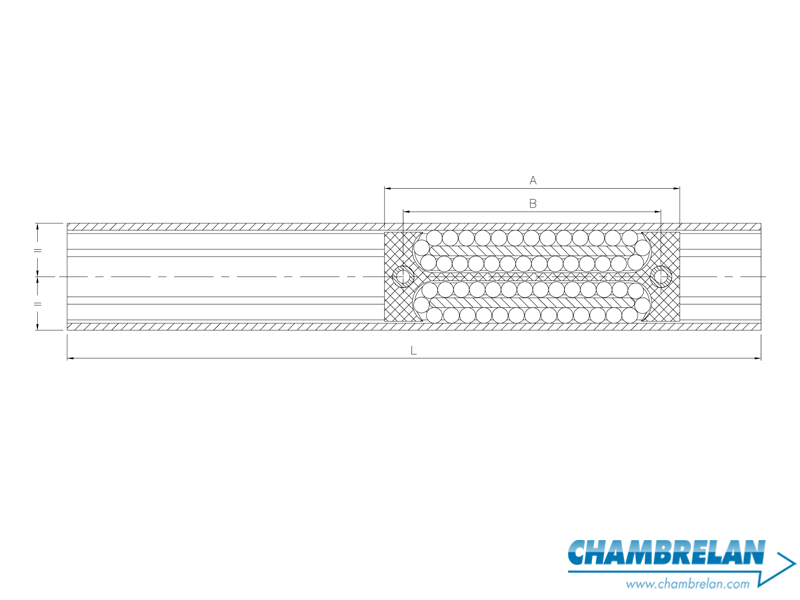

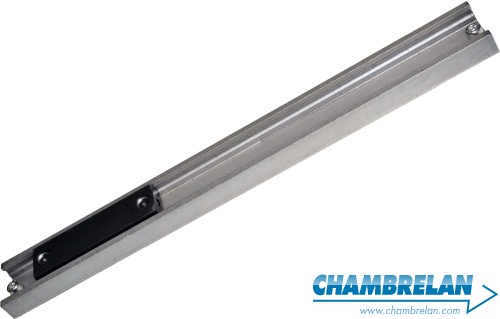

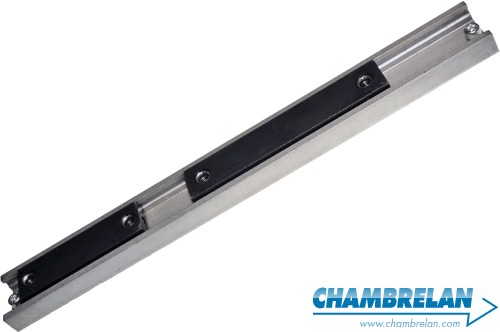

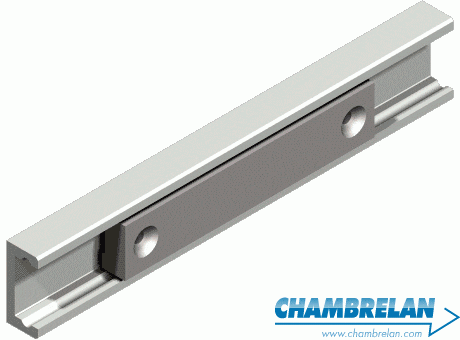

Diese verzinkte Linearführungsschiene E53 mit ihrem Kugelschlitten G53 besteht aus einer verzinkten Stahlschiene und einem oder mehreren Hochtemperatur-Kugelschlitten. Die Anzahl der Schlitten ist nur durch die Länge der Schiene begrenzt. Typische Anwendungen, die eine kompakte Führung erfordern, sind Schiebetüren, mittelgroße Schutzabdeckungen oder Gehäuse oder Auf- und Abführungen.
Längentabelle
Anwendungen
Diese Linearführung eignet sich für schwere Belastungen sowie Anwendungen mit eingeschränkten Platzverhältnissen, wie z. B. Maschinenschutztüren od. -hauben.
Sie ist für einen Temperaturbereich zwischen – 20 °C und + 100 °C einsetzbar.
Dieses Führungssystem sollte keiner Hebelkraft ausgesetzt werden. Gegebenenfalls sollte durch die Kraftverteilung auf mehrere Schlitten ausgeglichen werden.
Dieses Produkt kann eingesetzt werden als: Teleskopstange od. -arm, Transportführung, Wartungssauszug, Türführung, Horizontalausschub od. Vertikalausschub (nur bei manchen Modellen möglich.)
Herstellung
Wir fertigen diese Führung aus kalt gezogenen Edelstahlprofilen.
Standardmäßig ist sie silbern verzinkt und passiviert. Die Zinkstärke beträgt 12 Mikrometer. Hierdurch erhalten unsere Führungen einen Korrosionsschutz mit sehr guter Beständigkeit im Salznebelsprühtest. Der Schlitten ist gehärtet (NIT, nitrocarburiert).
Die Führung ist an beiden Führungsenden mit Endanschlägen aus Stiften mit Gummi ausgestattet.
Sie verfügt über Kugeln aus Chromstahl (1.3505) und wird mit Standardfett für Laufflächen vorgefettet.

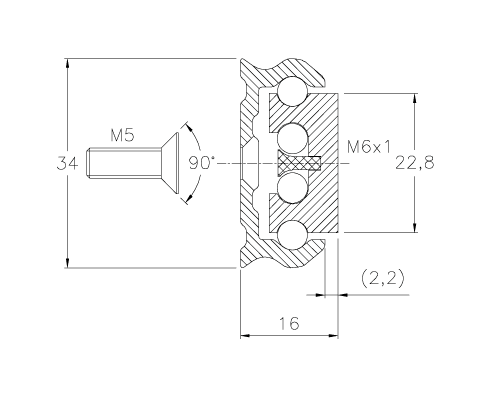

Das schmale Profil erfordert ein Ansenken Ihrer Auflagefläche.
Chambrelan hat sich auf die Entwicklung und Herstellung von Teleskopschienen und Linearführungen für Industrieanwendungen spezialisiert. Zu unseren Produkten zählen: verstärkte Schienen, Lineareinheiten, Linearführungen mit kugelgeführten Läufern, Führungsschlitten aus Stahl, Edelstahl und Aluminium, , mit Verriegelung, Vollauszüge, Teilauszüge, Überauszüge und Doppelauszüge für jede Art von Schwerlastausschüben.
Wartung
Standardmäßig werden unsere Schienen vorgefettet ausgeliefert. Für unsere Stahlschienen verwenden wir ein Hochdruckfett für Laufflächen, für unsere Edelstahl- und Aluminiumschienen einen wasserfesten Schmierstoff. Auf Wunsch können wir folgende Sonderschmierungen anbieten: lebensmitteltaugliches Fett (auch für den Reinraum geeignet) Hochtemperaturfett Fett ohne Teflon (Lackierkabinen) vollkommen ungefettete Schienen (wir raten davon ab, die Schienen ohne Schmierstoff einzusetzen)
