Rieles puerta corredera - Bolas de recirculación - Acero inoxidable

ST50-GS54

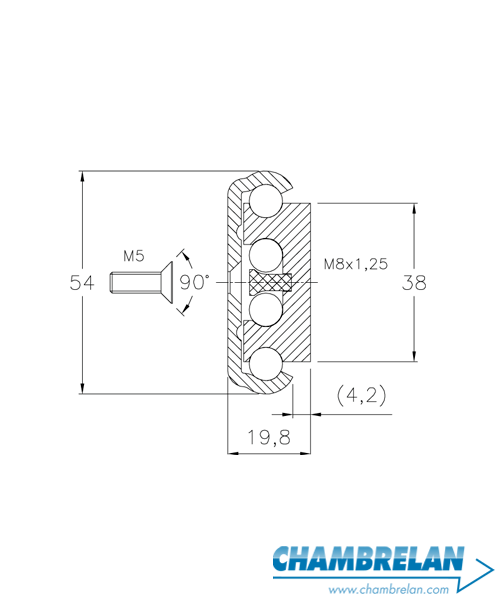

Diagrama de la guía de acero inoxidable con patines de bolas ST50-GS54

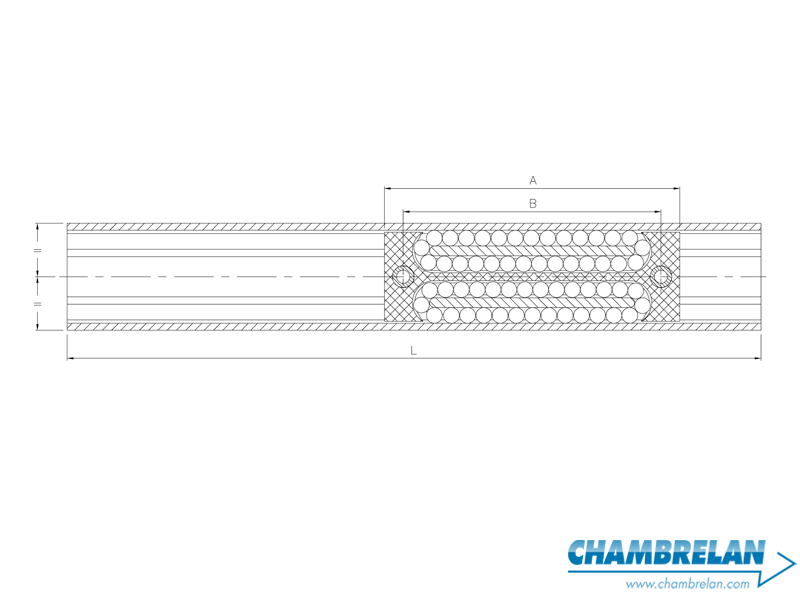

ST50-GS54 - Imagen 2

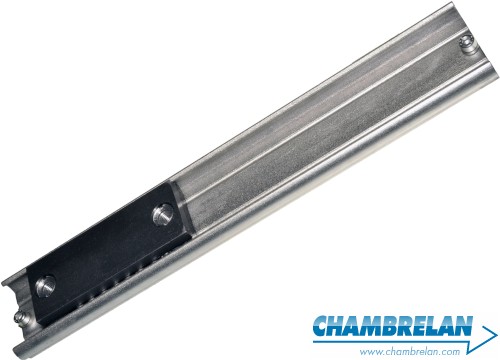

Guía de acero inoxidable con rodamiento de bolas - ST50-GS54
Guía lineal de acero inoxidable ST50-GS54 con deslizamiento por rodamiento de bolas
Guía de acero inoxidable ST50-GS54 con dos patines de bolas

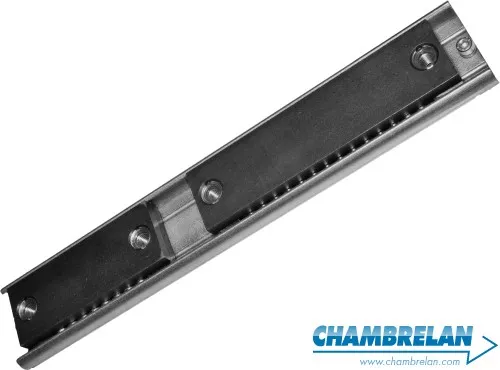

Guía lineal de acero inoxidable con dos patines de bolas - ST50-GS54

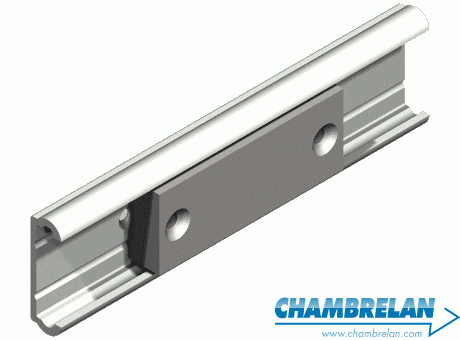

Vista en 3D de la guía de acero inoxidable ST50-GS54

Este raíl de acero inoxidable. La longitud se adapta a las necesidades de el usuario.

Documentación Técnica descargar 3D

Opciones

Limpiar
Añadir al carrito / Iniciar sesión
Solicitar presupuesto

Descarga 3D:

Habilitar descarga

Tabla de longitudes

Las características mencionadas corresponden a la fabricación estándar o a pedidos corrientes. Nuestra condición de fabricantes nos permite ofrecerles una gran flexibilidad para poder cumplir con los requisitos más específicos.
Longitud Número de patines Carga de canto Carga de plano Stock Por favor seleccione
300 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
300 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
300 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
400 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
400 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
400 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
500 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
500 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
500 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
600 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
600 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
600 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
700 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
700 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
700 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
800 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
800 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
800 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
900 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
900 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
900 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1000 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1000 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1000 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1100 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1100 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1100 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1200 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1200 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1200 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1300 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1300 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1300 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1400 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1400 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1400 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1500 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1500 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1500 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1600 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1600 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1600 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1700 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1700 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1700 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1800 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1800 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1800 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
1900 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
1900 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
1900 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
2000 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
2000 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
2000 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
2100 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
2100 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
2100 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
2200 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
2200 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
2200 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
2300 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
2300 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
2300 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
2400 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2400 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2400 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
2500 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2500 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2500 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
2600 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2600 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2600 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
2700 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2700 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2700 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
2800 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2800 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2800 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
2900 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
2900 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
2900 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
3000 mm1240 kg ~ 530 lbs120 kg ~ 265 lbs--
NC
3000 mm2480 kg ~ 1059 lbs240 kg ~ 530 lbs--
NC
3000 mm3720 kg ~ 1588 lbs360 kg ~ 794 lbs--
NC
Ver otras longitudes y stock
RG

Aplicaciones

Este raíl se emplea para cargas pesadas en aplicaciones que requieren un espacio reducido como protección de máquinas.
Temperaturas de utilización recomendadas de -20ºC a 100ºC.
Este producto soporta poco par, por lo que es necesario repartir bien la carga entre uno o varios patines.
Este producto se utiliza como guiado de traslacción lineal, carril suspendido, carril de manutención, carril de puerta, guiado horizontal o vertical tipo guillotina.

Fabricación

Chambrelan fabrica este raíl con perfiles de acero inoxidable estirados en frío. El tratamiento superficial estándar para el raíl y los patineses pulido electrolítico. El raíl dispone de pasadores cubiertos con gomas en cada extremo del raíl, que hacen de tope de fin de carrera. Las bolas son de acero inoxidables. Engrasadas con grasa blanca. Chambrelan está especializado en el diseño y fabricación de guías telescópicas de bolas y de raíles de guiado lineal para aplicaciones industriales: guías telescópicas reforzadas, raíl lineal, patín de recirculación a bolas, carriles, ...
Ver más

Chambrelan fabrica este raíl con perfiles de acero inoxidable estirados en frío.
El tratamiento superficial estándar para el raíl y los patineses pulido electrolítico.
El raíl dispone de pasadores cubiertos con gomas en cada extremo del raíl, que hacen de tope de fin de carrera.
Las bolas son de acero inoxidables. Engrasadas con grasa blanca.
Chambrelan está especializado en el diseño y fabricación de guías telescópicas de bolas y de raíles de guiado lineal para aplicaciones industriales: guías telescópicas reforzadas, raíl lineal, patín de recirculación a bolas, carriles, patines, aluminio, acero inoxidable, acero, con bloqueo, bloqueo en apertura, bloqueo en cierre, bloqueo en apertura y cierre, extensión total, extensión parcial, super-extensión, doble desarrollo, doble recorrido, para cajones industriales, cargas pesadas, movimiento lineal, cajones en voladizo, puertas correderas, bases para impresoras, ordenadores, protección de máquinas, cajas de baterías para trenes, autobuses ..

Mantenimiento

Nuestras guías vienen ligeramente engrasadas de fábrica. Utilizamos una grasa de rodamientos de alta presión para las guías de acero, y una grasa blanca para las guías de aluminio y acero inoxidable. A petición, podemos utilizar: Una grasa alimentaria (compatible para sala blancas) Una grasa para altas temperaturas Una grasa sin teflón (cabinas de pintura) Un montaje sin grasa (aunque desaconsejábamos esta opción)

Opciones

Sistema de bloqueo manual No dispone actualmente de ninguna opción de bloqueo interno. Tratamientos de superficie También son posibles otros tratamientos que proporcionan mayor resistencia. No dude en consultarnos. Uso a alta temperatura (tipo horno) Este modelo puede utilizarse en entornos de alta temperatura hasta 250°C. Sin embargo, son necesarias algunas adaptaciones: libertad de montaje para permitir la dilatación de los elementos sin bloquear la guía utilizar engrase de alta temperatura eliminar todos los elementos plásticos Estas adaptaciones deben realizarse en fábrica. Por ...
Ver más
Sistema de bloqueo manual

No dispone actualmente de ninguna opción de bloqueo interno.

Tratamientos de superficie

También son posibles otros tratamientos que proporcionan mayor resistencia. No dude en consultarnos.

Uso a alta temperatura (tipo horno)

Este modelo puede utilizarse en entornos de alta temperatura hasta 250°C. Sin embargo, son necesarias algunas adaptaciones:

  • libertad de montaje para permitir la dilatación de los elementos sin bloquear la guía
  • utilizar engrase de alta temperatura
  • eliminar todos los elementos plásticos

Estas adaptaciones deben realizarse en fábrica. Por ello es importante avisarnos al solicitar el precio y prever el plazo de fabricación.
El cincado se deteriora a partir de 120°C; podemos proponer otras soluciones.

Modificación del estándar
  • Longitudes y carreras a medida
  • Plano de taladros a medida
  • Otros tratamientos de superficie (corrosión, dureza)
  • Montaje vertical (tipo guillotina)

Productos similares

Esquema de una guía de acero inoxidable para cargas extrapesadas con bolas de refuerzo - ST508

ST508

Acero inoxidable
Guías telescópicas
Extracción total
KGmax176
LG mm250 - 1600
Estándar
ver el producto

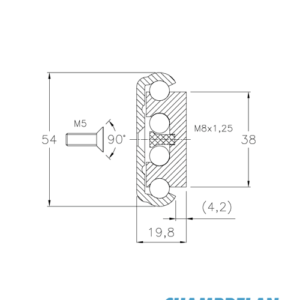

Diagrama y dimensiones de la guía de acero inoxidable con rodamiento de bolas ST50-GS52
